| 多塔氣流場 |
![]() |
| 發布時間： 2024-03-25 11:42:01 被閱覽數： 319 次 來源：
江蘇金航冷卻塔有限公司 |
| 文字 〖 大 中 小 〗
自動滾屏（右鍵暫停） |

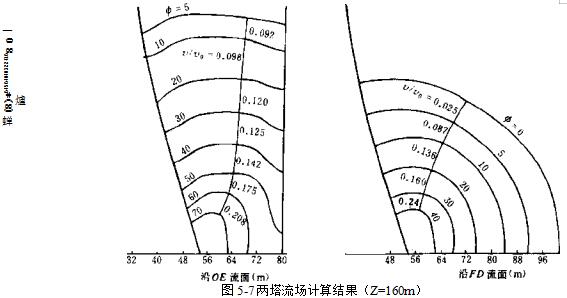

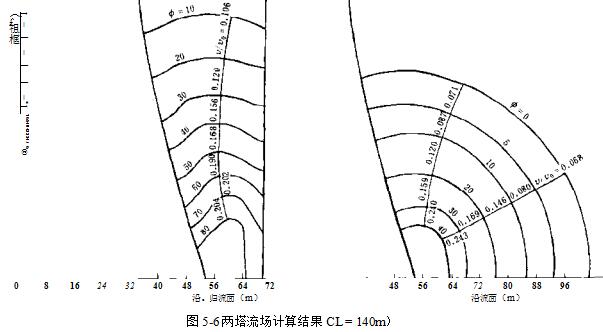

無風時，多個冷卻塔的 氣流場是三維問題，計算比較復雜。文獻〔44〕給出了兩 個塔及三個塔幾個典型流面 上氣流場的計算結果，因?yàn)槠渌牧髅娑际桥で�，很難表示。計算中流動視為有 勢流動，用邊界元法求解。兩 個自然通風逆流式冷卻塔的相對位置見圖5-5。圖中塔進風 口高度10m,進風口上檐直徑10Dm,喉部高度94. 5m,喉部 直徑63. 5m0圖5-6給岀了 L=140m,流面0E及FD上的氣流場。圖5-7中給出了 £=160m,流面QE及FD上的氣流 場。
從圖5-6可以看岀，L= 140m時，OE面的流動同F(xiàn)D面的流動差別較大，說明了相鄰塔對進氣的影響；圖5-7L = 160m時，在進風口附近兩流面的流動差別減小，說明相互影響減小。在FD流面兩個L距離的流動差別不大，說明對FD 面的進氣兩種情況相近。

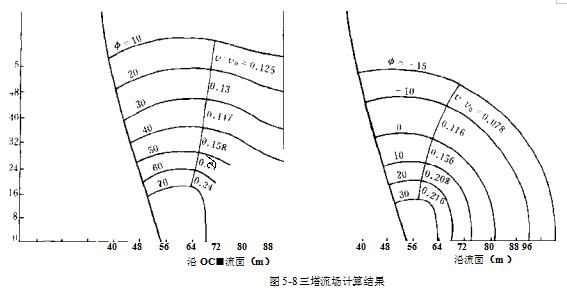

三個塔共存時的相對位置見圖5-90流面OC及DB±的氣流場的計算結果 見圖5-80圖中面上的流動情況與 兩塔時相近。0C 面雖處在三塔中 間，但進風口附近 流場同DB面流場 相差也不太大，說明對進風影響不大
|
|
|
|
