噴濺均勻性是指在噴濺范圍內各點的淋水密度是否均 勻，通常也用式(4-1)衡量，這時g,代表測量點的淋水密度。
文獻〔42〕中共進行了 25種噴濺裝置的水力特性試驗，并 列出16種主要型式的試驗數據，可以參考•
反射I型噴頭如圖4-29示，圓弧進口時式(4-17)中的流 量系數戶92, H=50cm,管嘴套管岀口直徑* = 25cm時, 濺散范圍的公式(4 - 22)為：
* = 0.58 令一(寺尸 (4-23)
h h h
水量分布見圖4-35。按式(4-1)計算的均方差(7=0. 26, 說明噴濺的均勻性比較好。
o 10 20 30 40 50 60
到盤中心距離
圖4-35反射I型水量分布
式(4-23)是對所述特定條件下得出的，試驗說明在其他 情況下也與式(4-23)相近。
反射I型噴頭如圖4-28所示，圓弧進口時流量系數產=
0.92, H = 50cm,管嘴套管出口直徑』=35cm時，濺散范圍
的公式(4-22)為:
專= 0.75 奪一(令尸 (4-24)
水量分布見圖436。按式(4-1)計算的均方差。=0.4,說明單個噴頭的淋水均勻性I型不如I型，但這種淋水分布有" 利于多個噴頭的交叉聯合工作。

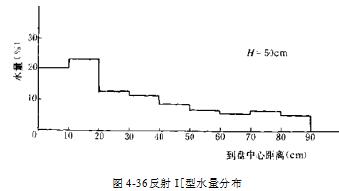

圖4-36反射I[型水量分布
反射5型噴頭在使用過程中暴露了一些缺陷，主要是:配水槽內水位低時，水股噴濺不開；上下盤之間的間距小，易 為電廠中使用的膠球及其他異物堵塞。根據上述缺陷改進，反 射U型發展成為反射SI型噴頭。反射皿型噴頭總長271mm； 上下盤間距41mm；上接頭外徑70mm；套管長120mm；套管岀口直徑24〜42mm,每2mm 一級，共10種套管供不同情況使用，水力情況可參見有關文獻，不再詳述。

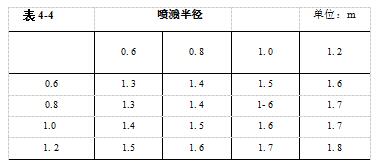

圖4-27所示的噴頭，圓弧進口時流量系數女=0・92,管 嘴出口直徑d = 26mm時，試驗得出的噴濺半徑見表4-4⑸0
圖4-26 Gz)所示的噴頭，上盤直徑50mm,孔口直徑 15mm；中盤直徑35mm,孔口直徑10mm；下盤直徑20mm； 盤厚2mm,盤距15mm3] = 45mm,處=25mm,管嘴為圓筒 形，直徑31mm,長度220mm,直角進口（稍加圓�。Ａ髁� 系數六=。.85, 50mm時＜r=0. 76’布水均勻性較差。
一種類似的三層濺水噴頭，上盤直徑150mm,中盤直徑 75mm,下盤直徑15mm；上盤孔徑20mm,中盤孔徑10mm； 上中盤距30mm,中下盤距20mm,島+4 = 100mm°上、中 盤面加挑水齒c試驗時使用5種噴嘴套管，套管長45mm,上 口直徑29mm,下口直徑20、22、24、26、28mm°試驗水頭 H = 55、70、85、100cm。水頭低時，噴濺范圍小，中心水量多；水頭高時，噴濺范圍大，淋水均勻性變好。所以，這種噴頭適用于水頭高的管式配水，
以上所述噴頭的噴濺情況是對單個噴頭而言，實際運行時噴頭的濺水是互相交叉的，交叉后的淋水均勻性當隨噴頭 布置方式、間距及水頭變化而定。文獻〔41〕中給出了在槽式及管式配水中，9個反射K型噴頭同時運行時的水力情況，噴 頭方格布置，間距1.25mo詳細情況可參閱該文。
選擇好配水方式、噴頭型式及恰當布置后，即可進行整個塔的配水計算。
|
