| 逆流式冷卻塔的配水 |
![]() |
| 發布時間： 2023-03-28 21:02:34 被閱覽數： 490 次 來源：
江蘇金航冷卻塔有限公司 |
| 文字 〖 大 中 小 〗
自動滾屏（右鍵暫停） |
一、自然通風逆流式冷卻塔的配水
自然通風逆流式冷卻塔一般用豎井將熱水送到配水高 程，用槽式或管式配水系統將水分布到整個塔的斷面上，再 用噴頭將水灑向填料，現分述如下。
1.豎井
豎井為一個豎立的井筒,底部與循環水壓力管道連接，頂 部為開敞式，熱水經豎井送到配水槽（管）高程：從壓力管道 到豎井，水流流速減低，并經過一個90。的轉彎，容易造成豎 井內水面不平穩，并伴有旋渦產生，因而影響進入主水槽水 流的均勻性。為了使豎井內水流平穩，可在壓力管道連接豎 井的轉彎處，裝設導流設備，在豎井內裝設整流格柵，并限 制通過豎井的水流速度，一般不大于0. 5m/s0

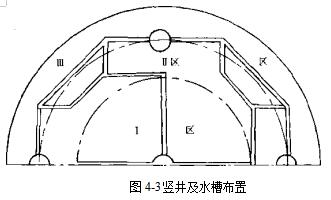

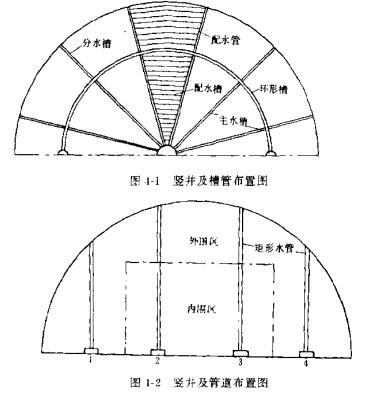

冷卻塔一般設一個豎井。在塔面積大時，由于受水槽長 度的限制，需要幾個豎井。如內蒙豐鎮電廠，塔淋水面積 3000m\用三個豎井，布置在同一直線上，中央豎井負擔內 圈供水，用槽式配水；另外兩個豎井負擔外圍供水，用管式 配水，如圖42。直徑2・2m的循環水管，在進入冷卻塔前分 成三條，一條直徑1- 6m的水管通中央豎井，兩條直徑1.1m 的水管通兩側豎幷。四川江油電廠，冷卻塔淋水面積6500m2, 用四個豎井布置成一直線，如圖4-2所示。用一條熱水管沿程 將水分配到四個豎井，再由豎井分配給內、外圍矩形斷面的 水管。中間兩豎井負擔內圍和部分外圍的配水。另外兩豎井102負擔外圍的配水。在內、外圍矩形水管垂直方向布置配水管， 間距l(xiāng)m0四川成都電廠，冷卻塔淋水面積為4500m2,用5個 豎井，中央1個，四邊4個，如圖4-3所示O用三條直徑L4m的供水鋼管分別連接五個豎井。用槽式配水，在平面上分I、
3［三個區。I區的配水由中央豎井負擔，沿4個半徑方 向接出4條主水槽，每條主水槽左側布置3條與之垂直的分 水槽，在分水槽垂直方向布置配水槽，間距L25m0 H、I 區的配水由其他豎井負擔,四個豎井之間用環形主水槽連接,沿主水槽兩側垂直方向布置配水槽，間距L25m°
當采用多個豎井時，應使各豎井內水面高程基本一樣。
|
|
|
 |
|
