 |
| 業(yè)務(wù)專線： |
0523-88817888 |
| 傳 真： |
0523-88816378 |
| 手 機(jī)： |
18912193899 |
| 郵 編： |
225500 |
| 網(wǎng) 址： |
www.centralmainetoday.com |
| 郵 箱： |
cnjinhang@126.com |
|
 |
|
| 表面覆蓋材料主要有瀝青混凝土(砂漿)、鋼絲網(wǎng)噴漿與噴射混射混凝土 |
![]() |
| 發(fā)布時(shí)間： 2023-01-31 20:30:26 被閱覽數(shù)： 378 次 來源：
江蘇金航冷卻塔有限公司 |
| 文字 〖 大 中 小 〗
自動(dòng)滾屏（右鍵暫停） |
1)當(dāng)冷卻塔集水池或循環(huán)水溝底板裂縫較多、分布范圍大 時(shí)，可采用澆筑瀝青混凝土防滲層來處理裂縫。

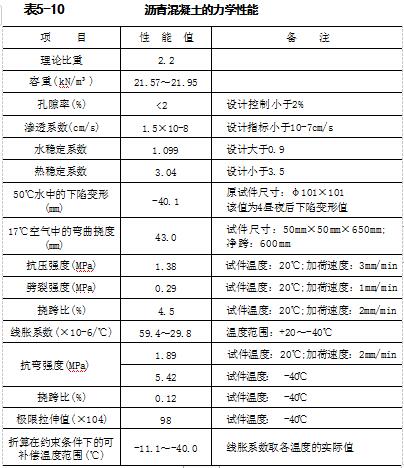

瀝青混凝土的力學(xué)性能見表5-10。
2)鋼絲網(wǎng)噴射混凝土是一種簡(jiǎn)單易行的修補(bǔ)方法。鋼絲一 般采用φ3~φ4mm的高強(qiáng)冷拔鋼絲，間距為6～12mm的網(wǎng)格。 噴射混凝土層厚度一般為8～10mm,最小5mm。噴射混凝土采 用525號(hào)硅酸鹽水泥，每立方米水泥用量不少于500kg。水灰比 控制在0.4～0.5為宜。 一次噴射厚度不小于最大骨料粒徑的1.5 倍，噴射壓力為0.1～0.3MPa。
鋼絲網(wǎng)噴漿采用φ1mm鋼絲，編成孔徑10mm×10mm的網(wǎng)。鋼絲抗拉強(qiáng)度不低于4500kg/cm²。工程砂最大粒徑不超過3mm, 最小粒徑不低于0.35mm,平均粒徑為0.4mm,過篩、水洗。雜 質(zhì)含量少3%,這樣既節(jié)省水泥，又減少收縮。
水泥采用425號(hào)普通硅酸鹽水泥。水灰比不大于0.45,配比 為1:1.5。噴漿順序一般先底部，后筒壁，最后收漿抹面。為改善 鋼筋表面純化環(huán)境，避免鋼筋銹蝕，按水泥質(zhì)量加入2%的亞硝 酸鈉。由于噴射層厚度較薄，應(yīng)濕潤(rùn)養(yǎng)護(hù)7天。
因該辦法抗裂縫性好，具有顯著的補(bǔ)強(qiáng)防滲作用，是冷卻塔 筒壁檢修較好的修補(bǔ)辦法。
3)FE-80防腐涂料是由改性環(huán)氧樹脂、稀釋劑、增塑劑、分 散劑、固化劑配制而成。
FE-80防腐涂料以環(huán)氧樹脂為基料，在堿催化下生成改性 劑，從而降低樹脂的黏度，提高黏結(jié)強(qiáng)度，成為一種親水性防腐 涂料。作為一種表面覆蓋材料，解決了冷卻塔及其他構(gòu)筑物特殊 環(huán)境下與基層的黏結(jié)問題，適用于裂縫滲漏的修補(bǔ)工藝。

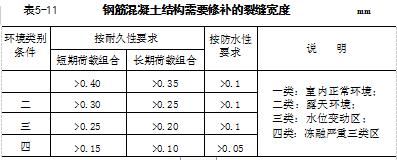

結(jié)構(gòu)裂縫需修補(bǔ)的寬度，表5-11。
|
|
|
 |
|
