 |
| 業(yè)務專線： |
0523-88817888 |
| 傳 真： |
0523-88816378 |
| 手 機： |
18912193899 |
| 郵 編： |
225500 |
| 網(wǎng) 址： |
www.centralmainetoday.com |
| 郵 箱： |
cnjinhang@126.com |
|
 |
|
| 修補裂縫的材料 |
![]() |
| 發(fā)布時間： 2023-01-28 20:01:58 被閱覽數(shù)： 346 次 來源：
江蘇金航冷卻塔有限公司 |
| 文字 〖 大 中 小 〗
自動滾屏（右鍵暫停） |
修補裂縫的材料主要有充填材料、灌漿材料、表面覆蓋材料 三種。
(1)常用的充填材料主要有預縮水泥砂漿、環(huán)氧砂漿、彈性 環(huán)氧砂漿、FE-80膠泥等。
1)預縮水泥砂漿。
干硬性預縮水泥砂漿是一種水灰比小、稠度低，拌好后堆放 30～90min后再使用水泥砂漿。這種砂漿具有強度高、收縮性小、 施工簡單、成本低、質量易保證的特點，同時能提高抗?jié)B、抗 凍、抗侵蝕性能。
干硬性預縮水泥砂漿的配比為：水灰比：0.32～0.34,灰砂 比：1:2～1:2.5,引氣劑摻量0.2/萬(微沫劑摻量0.5/萬)、木鈣摻 量0.25%,每層砂漿抹20mm厚層層壓實，直到填滿抹平為止。
2)環(huán)氧砂漿。
環(huán)氧砂漿是由環(huán)氧樹脂、固化劑、增塑劑、稀釋劑及填料按 一定比例配制而成。

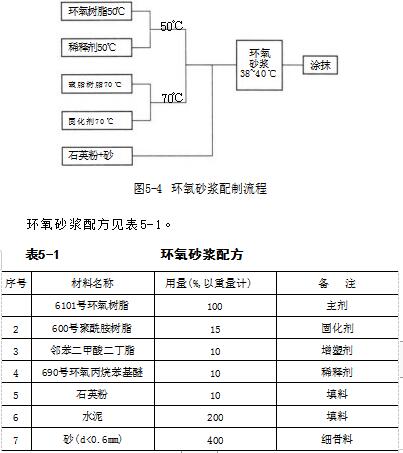

環(huán)氧砂漿具有強度高、彈性模量低、極限拉伸大等特性。但 熱膨脹系數(shù)大(25×106～30×10/℃),溫度劇烈變化時能使環(huán) 氧砂漿與老混凝土脫開。另一缺點是材料易老化，適用于溫度變化 小，日光不易照到的部位修補工作。例如冷卻塔內(nèi)筒壁、塔內(nèi)鋼筋 混凝土架構修補。不適于塔頂剛性環(huán)、斜支柱等部位修補工作。環(huán)氧砂漿配制流程見圖5-4。
|
|
|
|
