 |
| 業(yè)務(wù)專線： |
0523-88817888 |
| 傳 真： |
0523-88816378 |
| 手 機(jī)： |
18912193899 |
| 郵 編： |
225500 |
| 網(wǎng) 址： |
www.centralmainetoday.com |
| 郵 箱： |
cnjinhang@126.com |
|
 |
|
| 裂縫修補(bǔ)與補(bǔ)強(qiáng)技術(shù) |
![]() |
| 發(fā)布時(shí)間： 2023-01-26 15:06:25 被閱覽數(shù)： 359 次 來(lái)源：
江蘇金航冷卻塔有限公司 |
| 文字 〖 大 中 小 〗
自動(dòng)滾屏（右鍵暫停） |
裂縫分為死縫、活縫、增長(zhǎng)縫三種。三種裂縫需用不同修補(bǔ) 方法，對(duì)死縫可用剛性材料填充修補(bǔ)；對(duì)活縫則應(yīng)采用彈性材料 修補(bǔ)，若用剛性材料填充，修補(bǔ)就會(huì)失敗，或在靠近修補(bǔ)部位出 現(xiàn)新裂縫；對(duì)增長(zhǎng)縫，首先消除引發(fā)裂縫因素，否則修補(bǔ)后，仍 繼續(xù)出現(xiàn)裂縫。
一、修補(bǔ)裂縫的方法
國(guó)內(nèi)外修補(bǔ)裂縫的方法有很多，歸納起來(lái)有三大類：
1. 填充法

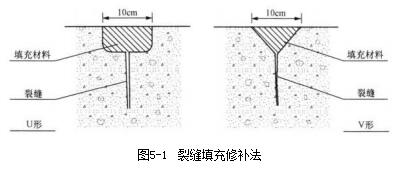

這是一種適合修補(bǔ)較寬裂縫(>0.5mm)的方法。具體做法 是沿裂縫處鑿成U形或V形槽。槽頂寬10mm,在槽中填充密封 材料，見圖5-1。

圖5-1 裂縫填充修補(bǔ)法

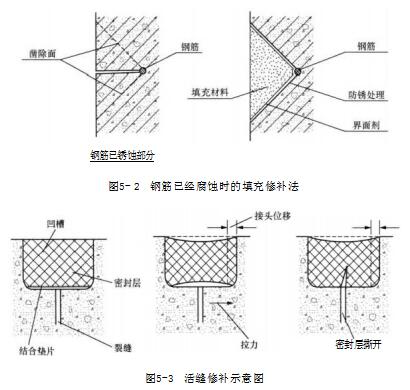

如果鋼筋混凝土中鋼筋已經(jīng)銹蝕，則將混凝土鑿除到能夠充 分處理已經(jīng)生銹的鋼筋部位。將鋼筋除銹，然后進(jìn)行防銹處理。
再在槽中填充聚合物水泥砂漿或環(huán)氧樹脂砂漿等材料，見圖5-2。
對(duì)于活縫，沿裂縫走向開一個(gè)V形槽。槽底墊一層混凝土不 黏的材料，如塑料片材。再填充彈性嵌縫材料，使其與槽兩側(cè)黏 結(jié)。這樣嵌縫材料沿槽的整個(gè)寬度可自由變形，裂縫發(fā)生張拉變
注入法分壓力注入法(灌漿法)與真空吸入法兩種。壓力注 入法適用于較深、較細(xì)的裂縫。而真空吸入法則是利用真空泵使 縫內(nèi)形成真空，將漿材吸入縫內(nèi)，該法適用于各種表面裂縫的修 補(bǔ)。灌漿材料有水泥漿材、普通環(huán)氧漿材、彈性環(huán)氧漿材、彈性 聚氨酯漿材、水溶性聚氨酯漿材等。
3. 表面覆蓋法
這是一種在微細(xì)裂縫(一般寬度小于0.2mm)的表面上涂膜，
以提高其防水性及耐久性為目的的修補(bǔ)方法。分涂覆裂縫部位及全部涂覆兩種方法。這樣方法的缺點(diǎn)是修補(bǔ)工作無(wú)法深入到裂縫 內(nèi)部，對(duì)延伸裂縫難以追蹤其變化。
表面覆蓋法所用材料視修補(bǔ)目的及其冷卻塔修補(bǔ)部位不同 而不同。施工時(shí)，首先用鋼絲刷子將混凝土表面打毛、清除表面 附著物，用水沖洗干凈，而表面沒有明水。然后用修補(bǔ)材料涂覆 表面。修補(bǔ)材料通常采用FE-80防腐涂料、彈性涂膜防水材料、 聚合物水泥膏等。
|
|
|
 |
|
