| 冷卻塔防凍部分 |
![]() |
| 發布時間： 2023-01-22 21:10:56 被閱覽數： 296 次 來源：
江蘇金航冷卻塔有限公司 |
| 文字 〖 大 中 小 〗
自動滾屏（右鍵暫停） |
 內、外圍分區配水
為了在塔內形成內、外圍分區配水，達到冬季運行時增大外 圍淋水密度，防止淋水裝置架構結冰現象的發生。設計中，壓力 水槽分為上、下兩層。上層水槽負擔冷卻塔內圍配水，下層水槽 負擔冷卻塔外圍配水。豎井內上層水槽入口處設置了鋼閘門。當 冬季運行時，循環水量少，豎井水位低，關閉鋼閘門，只通過下 層水槽在外圍配水，起到防凍作用。為了達到均勻配水的目的， 根據塔內配水壓力，塔內不同區域采用不同直徑的配水管和不同 型號的噴嘴。
二、 旁路管
在冷卻塔的進水管上設置了旁路水管，當冬季機組啟動或停 機過程中熱負荷較小，冷卻水量也小時，開啟旁路水管，使循環 水直接流入集水池，避免因冷態循環使淋水裝置結冰。
三、 擋風板

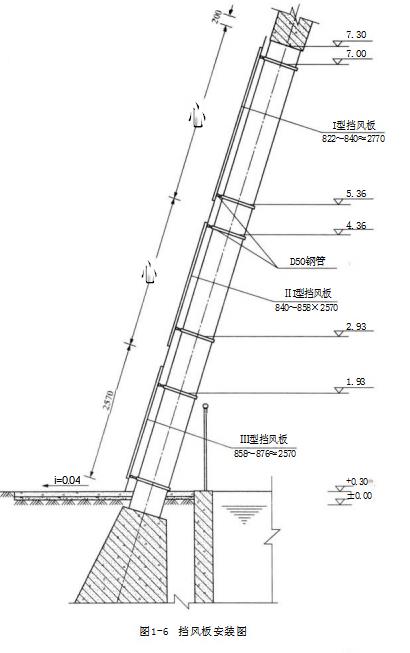

在冷卻塔的進風口處設置擋風板，冬季運行時可根據氣溫、 風向的變化情況調整擋風板懸掛的方位和數量，改變冷卻塔的進 風面積，以控制進塔空氣量，防止塔內結冰。4000m²冷卻塔進風口高度為7.3m,設置了三層懸掛式玻璃 鋼(FRP)擋風板。各層擋風板采用顏色區分。 一層(Ⅲ型)擋 風板為藍色，285塊；二層(Ⅱ型)擋風板為淺綠色，285塊； 三層(I型)擋風板為淺黃色，285塊。全塔擋風板總計855塊。 擋風板安裝圖見圖1-6。

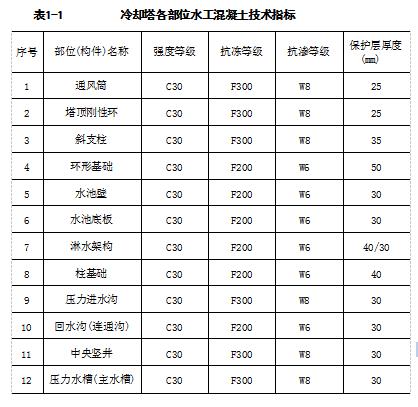

冷卻塔各部位水工混凝土技術指標見表1-1。
|
|
|
|
