| 塔芯結構 |
![]() |
| 發布時間： 2023-01-22 21:08:01 被閱覽數： 336 次 來源：
江蘇金航冷卻塔有限公司 |
| 文字 〖 大 中 小 〗
自動滾屏（右鍵暫停） |
冷卻塔內淋水架構，按6.0m柱距布置84根混凝土柱，柱斷 面為400mm×400mm。設計高7.98、11.05m兩層梁。
7.98m為下層梁。主梁108根，斷面200mm×500mm;次梁 228根，斷面150mm×500mm。
11.05m為上層梁。主梁108根，斷面200mm×400mm;次 梁428根，斷面150mm×400mm。
壓力水溝框架柱24榀。
配水系統采用管式配水，由壓力進水溝、中央豎井、壓力配 水槽(主水槽)、配水管、噴嘴組成。
壓力進水溝：斷面高1.8m、寬2.6m,為鋼筋混凝土箱形 結構。
中央豎井：斷面5.5m×5.5m,豎井上頂高13.5m。
壓力配水槽(主水槽):塔內共設4個，為鋼筋混凝土現澆結 構。水槽分為上、下兩層，上層水槽，底標高9.70m,斷面1.0m× 1.0m,擔負塔內圍配水；下層水槽，底標高7.42m,斷面2.80m× 1.0m,擔負塔外圍配水。
為控制內外圍分區配水，豎井內上層水槽入口設置了材質為 鎳鉻合金的鑄鐵閘板門。
配水管采用硬聚氯乙烯(PVC-U)塑料管。塔內分為內區、 外一區、外二區，三個配水區域。配水管以2.0m間距布置，管 徑D200～D355mm四種規格，采用XPH、XP2型噴嘴，在塔內 1.0m×1.0m方格網布置。全塔共用噴頭1908套。
配水管采用-15mm×1mm的不銹鋼綁扎帶將配水管固定在 上層梁下，管中心標高為10.445m,管與梁之間采用高壓聚乙烯閉 孔泡沫墊塊固定。
淋水填料采用聚氯乙烯(PVC)塑料為材質的薄膜式雙斜波， 高度為1.25m。
填料托架采用玻璃鋼(FRP)托架，安裝在下層梁上，標高 7.98m,實際用量為4100m²,托架端部與混凝土梁采用不銹鋼件 固定。
除水器采用聚氯乙烯(PVC)塑料160-45型除水器，安裝在 上層梁上，標高11.05m,全塔共使用2468塊。

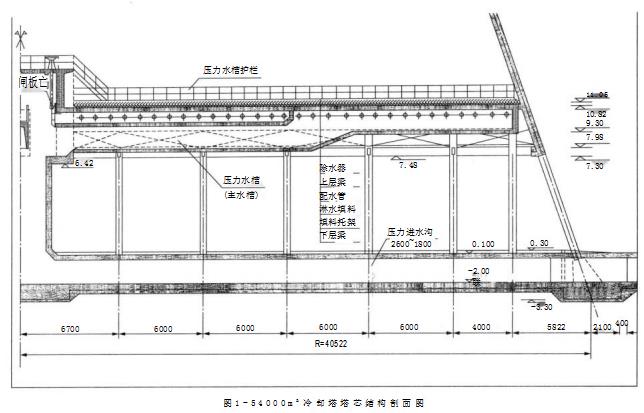

4000m²冷卻塔塔芯結構剖面圖見圖1-5。
|
|
|
 |
|
