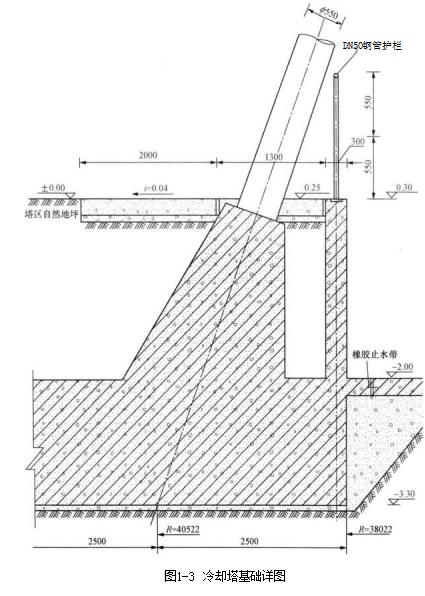

| 冷卻塔基礎詳圖見圖1-3。 |
![]() |
| 發布時間： 2023-01-22 21:05:10 被閱覽數： 354 次 來源：
江蘇金航冷卻塔有限公司 |
| 文字 〖 大 中 小 〗
自動滾屏（右鍵暫停） |
  塔環基頂面設40組(80根)斜支柱，直徑0550mm、斜支 柱上標高7.3m,為進風口。通風筒自7.3m起至9.0m,高度為 1.7m,為通風筒下環梁。斜支柱通過下環梁承受通風筒的全部 荷載。
通風筒及斜支柱均采用水工混凝土澆制，斜支柱單柱體積為
2.3m³。
塔頂剛性環，寬度為1.0m,中間設有750mm檢修平臺。平 臺內外設玻璃鋼安全護欄，護欄高度為1.35m。

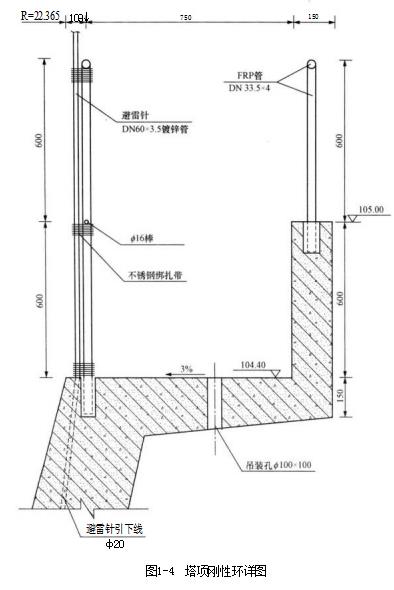

塔頂剛性環詳圖見圖1-4。
|
|
|
|
